SHB-特殊倒錐定型錨栓的優勢
在高負荷、震動作用下的可靠解決方案
質保50年
通過我國建材
檢測中心檢測
高溫焊接
通過耐高溫焊接檢測
耐凍融
可在極寒環境下施工
性能優異
對基材無膨脹擠壓應力
適用于重荷及各種震動荷載
專屬定制
特殊非標型號可定制
固化時間快
抗酸堿、耐熱、防火
溫度敏感度低
綠色環保
使用安全、環保
方便快捷
配合SHB注射式植筋膠
安裝快捷，迅速固化

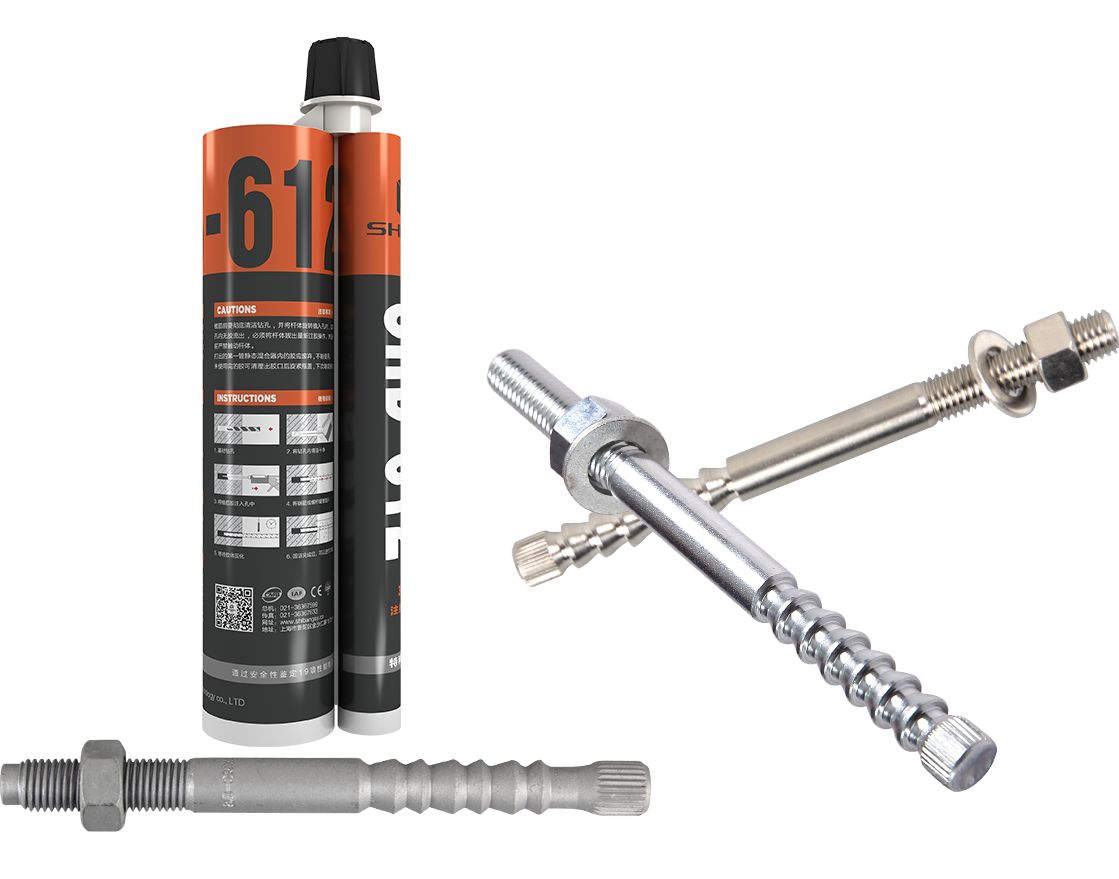

SHB-特殊倒錐定型錨栓應用范圍
可為客戶專屬定制各種規格碳鋼或不銹鋼材質
軌道交通、地鐵項目合作品牌
幕 墻
鋼結構
高 鐵
橋 梁
隧 道
核電站
詳請咨詢施邦 (上海) 實業有限公司
購買熱線：021－3636 7599

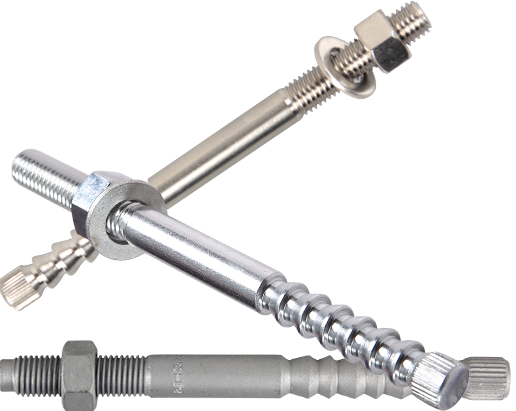

SHB-特殊倒錐定型錨栓的組成
由螺桿、平墊、螺母組成

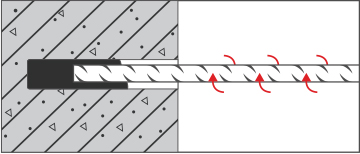

通過化學粘接劑保證錨栓與混凝土體的粘接強度
又通過倒錐體與混凝土機械鎖鍵保證連接強度
需配合施邦改性環氧注射式植筋膠使用

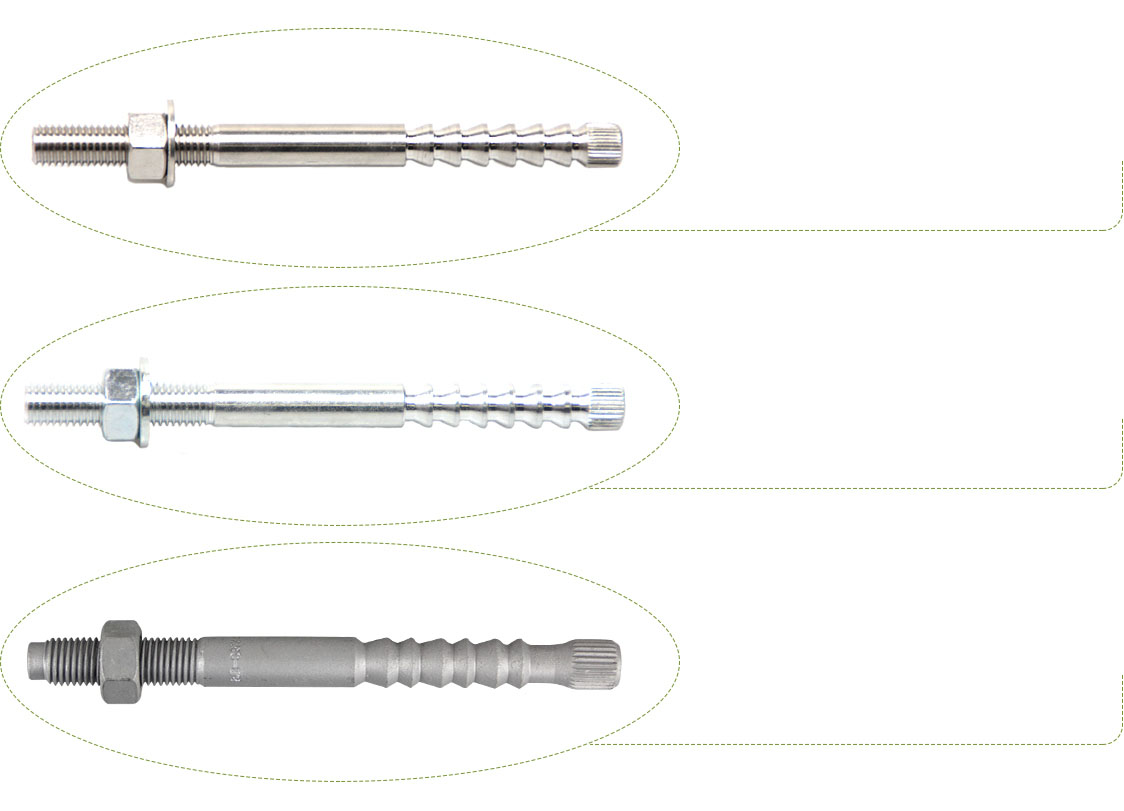

5.8級 / 8.8級 / 10.9級 鍍鋅碳鋼
304 316不銹鋼
冷鍍鋅 5μm≤厚度≤14μm
熱鍍鋅 厚度≥50μm
錨固深度適應范圍廣
小間距、小邊距
配合SHB-注射式植筋膠可應用于地震區裂縫混凝土
高強粘結力，效果如同預埋
杰出的耐久性、抗焊性
質量保證50年
幕墻龍骨角碼固定
鋼結構、重型荷載固定
嵌縫蓋板、樓梯錨固
接觸網腕臂、逃生平臺固定
機械、傳送帶系統、倉儲系統
防撞護欄、隔音墻
軌道交通、路橋及混凝土張力區后錨固應用
混凝土加鋪層及結構節點加固

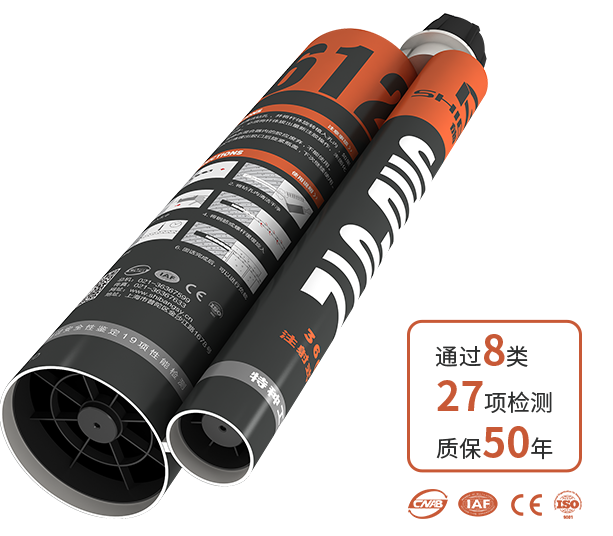

SHB-特殊倒錐定型錨栓專用注射式植筋膠
施邦研發出了特殊倒錐定型錨栓的專用植筋膠
能更好地發揮特殊倒錐定型錨栓的特性
更多疑問請咨詢施邦 (上海) 實業有限公司技術部
咨詢熱線：021－3636 7599

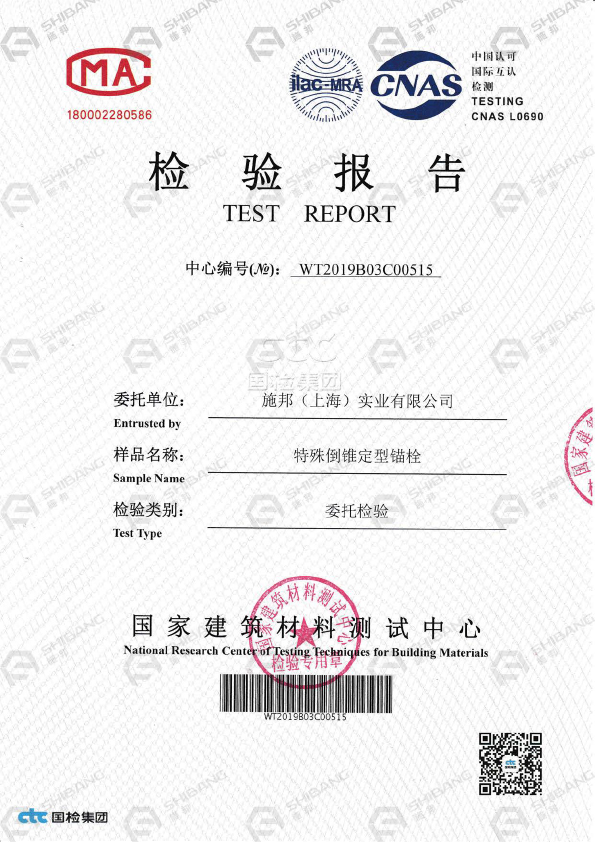

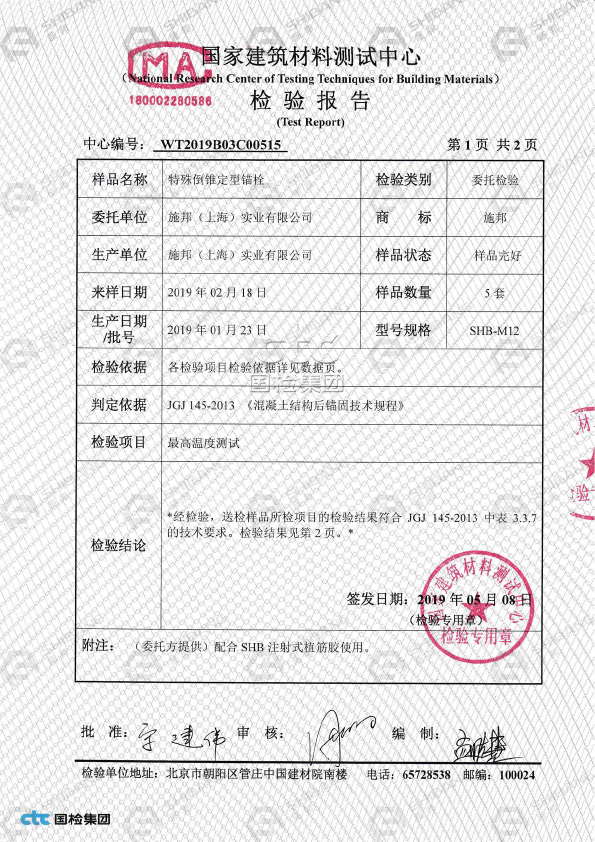

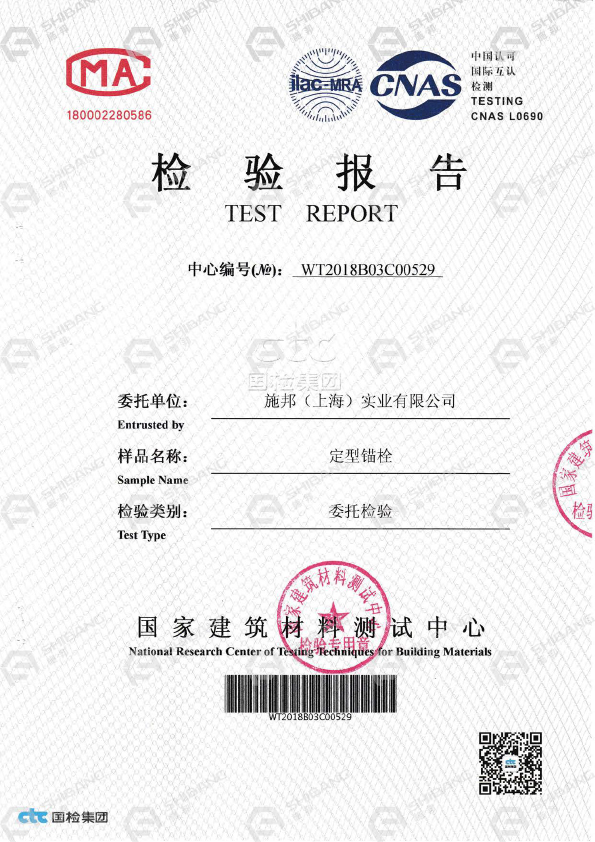

通過《我國建筑材料測試中心》檢測
產品不僅通過了《我國建筑材料測試中心》檢測
還通過了ISO9001：2000國際質量管理體系認證和歐盟CE認證
SHB-特殊倒錐定型錨栓數據參數
| 產品型號 | 鉆孔直徑 | 有效埋深 | 極大錨固 厚度 |
極小基材 厚度 |
安裝扭矩 | Hef對Vrd， cp影響系數K |
混凝土椎體破壞 | 混凝土劈裂破壞 | 螺桿總長 | 配合SHB植筋膠使用 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 臨界 間距 |
臨界 邊距 |
極小 間距 |
極小 邊距 |
臨界 間距 |
臨界 邊距 |
每支膠 用膠量 |
||||||||
| M8×110 | 10 | 80 | 15 | 120 | 12 | 2.0 | 240 | 120 | 48 | 48 | 240 | 120 | 110 | 65 |
| M10×130 | 12 | 90 | 20.5 | 130 | 20 | 2.0 | 270 | 135 | 60 | 60 | 270 | 135 | 130 | 40 |
| M12×160 | 14 | 110 | 25 | 160 | 40 | 2.0 | 330 | 165 | 72 | 72 | 330 | 165 | 160 | 25 |
| M16×190 | 18 | 125 | 33 | 175 | 60 | 2.0 | 375 | 190 | 96 | 96 | 375 | 188 | 190 | 12 |
| M20×260 | 25 | 170 | 65 | 220 | 100 | 2.0 | 510 | 255 | 120 | 120 | 510 | 255 | 260 | 7 |
| M24×300 | 28 | 210 | 65 | 270 | 160 | 2.0 | 630 | 315 | 144 | 144 | 630 | 315 | 300 | 5 |
| M30×380 | 35 | 280 | 66.5 | 340 | 240 | 2.0 | 840 | 420 | 180 | 180 | 840 | 420 | 380 | 2 |
| 技術參數 | M8×110 標準值/設計值 |
M10×130 標準值/設計值 |
M12×160 標準值/設計值 |
M16×190 標準值/設計值 |
M20×260 標準值/設計值 |
M24×300 標準值/設計值 |
M30×380 標準值/設計值 |
|
|---|---|---|---|---|---|---|---|---|
| 非開裂混凝土抗拉參數 | 5.8 | 18.6/12.2 | 29.5/19.3 | 43.0/28.1 | 69.6/38.0 | 109.9/60.3 | 150.6/82.8 | 231.0/153 |
| 8.8 | 29.6/19.5 | 42.3/23.2 | 57.3/31.4 | 69.6/38.0 | 109.9/60.3 | 150.6/82.8 | 231.0/153 | |
| 304 | 18.6/6.4 | 29.5/10.2 | 43.0/14.8 | 69.6/27.4 | 109.9/60.3 | 150.6/82.8 | 231.0/153 | |
| 316 | 25.9/13.7 | 41.1/21.8 | 57.3/31.4 | 69.6/38.0 | 109.9/60.3 | 150.6/82.8 | / | |
| 非開裂混凝土抗剪參數 | 5.8 | 7.3/5.6 | 11.6/9.7 | 16.8/14.1 | 31.4/26.2 | 49.0/40.8 | 70.6/58.8 | 112.2/93.5 |
| 8.8 | 11.7/9.3 | 18.5/15.5 | 26.9/22.5 | 50.2/41.8 | 78.4/65.3 | 112.9/94.1 | 179.5/149.6 | |
| 304 | 3.9/3.2 | 6.1/5.0 | 8.9/7.3 | 16.5/13.8 | 25.7/21.4 | 37.1/30.8 | 58.9/49.1 | |
| 316 | 8.2/6.8 | 13.1/10.8 | 18.9/15.8 | 47.1/36.2 | 55.1/45.9 | 79.4/66.2 | / | |
| 開裂混凝土抗拉參數 | 5.8 | 18.6/12.2 | 29.5/19.3 | 41.2/22.4 | 50.0/27.2 | 78.8/43.1 | 108.0/59.1 | 165.4/91.1 |
| 8.8 | 25.4/13.9 | 30.3/19.4 | 41.2/22.4 | 50.0/27.2 | 78.8/43.1 | 108.0/59.1 | 165.4/91.1 | |
| 304 | 18.6/6.4 | 29.5/10.2 | 41.2/14.8 | 50.0/27.4 | 78.8/43.1 | 108.0/59.1 | 165.4/91.1 | |
| 316 | 25.9/13.7 | 30.3/16.5 | 41.1/22.4 | 78.8/43.1 | 55.1/45.9 | 108.0/59.1 | / | |
| 開裂混凝土抗剪參數 | 5.8 | 7.3/5.6 | 11.6/9.7 | 16.8/14.1 | 31.4/26.2 | 49.0/40.8 | 70.6/58.8 | 112.2/93.5 |
| 8.8 | 11.7/9.3 | 18.5/15.5 | 26.9/22.5 | 50.2/41.8 | 78.4/65.3 | 112.9/94.1 | 179.5/149.6 | |
| 304 | 3.9/3.2 | 6.1/5.0 | 8.9/7.3 | 16.5/13.8 | 25.7/21.4 | 37.1/30.8 | 58.9/49.1 | |
| 316 | 8.2/6.8 | 13.1/10.8 | 18.9/15.8 | 47.1/36.2 | 55.1/45.9 | 79.4/66.2 | / | |
表格安裝數據單位為mm，技術參數單位kN
表格數據基于C20/C25基材混凝土，如基材等級變化，應遵循技術部門與設計圖紙的要求，按規范追加混凝土強度影響系數
表格不銹鋼316為A4-70不銹鋼
表格設計荷載包含了材料分項安全系數
表格數據適用于：正確安裝，無邊距、無間距影響，極小基材厚度
表格未列出的產品，請參照《JGJ145-2013混凝土結構后錨固技術規程》按照承載力極限狀態計算方式得出相應數據，具體方案請咨詢施邦 (上海) 實業有限公司技術部
SHB-特殊倒錐定型錨栓施工流程
操作輕松簡單，6步完成

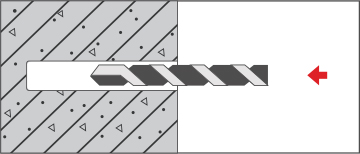

① 基材鉆孔

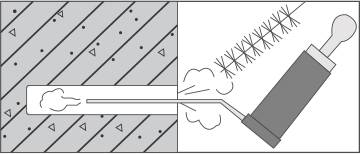

② 將孔內清潔干凈

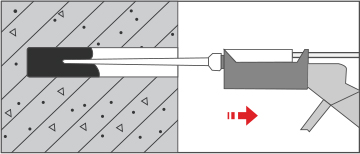

③ 將植筋膠注入孔中
④ 將鋼筋或螺桿緩緩旋入

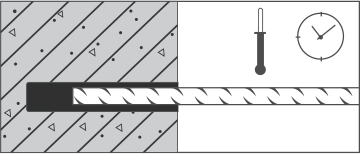

⑤ 等待膠體固化

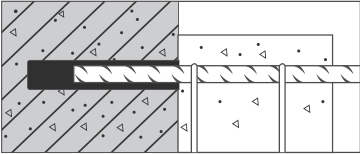

⑥ 固化完成后，可以進行負載
